19 december: Jury in het park

Eenmaal het touw van mijn schommel rond de tak hing bij de demonstratie, moest ik enkel nog de andere kant van mijn touw via een acht-knoop in lusvorm op de gewenste hoogte hangen. Daarna heb ik mijn schommel kort voorgesteld en gedemonstreerd.

Ik heb van de jury als commentaar gekregen dat het ophangingssysteem properder (dunner touw gebruiken) kon en dat de houten lat om de touwen uit elkaar te houden uit een ander materiaal moest (MDF dient niet voor buitengebruik). Met deze opmerkingen zal ik dus moeten rekening houden om mijn schommel nog te verbeteren.

Aanpassingen en bijkomende testen van de schommel

Als eerst heb ik de touwen één keer minder door de ringen laten gaan waardoor er nu 3 ringen aan weerszijden overblijven. Dit is toch niet echt noodzakelijk voor de stevigheid maar nu is er wel al meer plaats om te gaan zitten en is er waarschijnlijk minder insnoering aan de benen.

Dan heb ik gekeken om het zitvlak betere ondersteuning te geven en om het doek minder door te laten zakken. Eerst heb ik een plank met gaten (lichtgewichtstructuur), bijna even lang als de ring, aan weerszijden met touw bevestigd aan de zeilringen. Maar als ik er in ging zitten gaf dit niet het goede effect en maakte de schommel een rare kromming. Dan heb ik een ronde (even groot als wanneer de schommel opgevouwen is zodat dit niet de opbergbaarheid verminderd) gemaakt uit licht hout om onderaan te bevestigen (aan het touw). Dit gaf het zitvlak betere ondersteuning.



Vervolgens wou ik bovenaan een lat/stok/buis voorzien om de touwen uit elkaar te houden. Telkens aan de uiteindes een gleuf voor de touwen en een gat in het middel voor de ophanging met touw. Ik heb hier meerdere prototypes gemaakt met verschillende lengtes en van verschillende materialen. Eerst heb ik een PVC-buis (van ca. 15mm) gebruikt, maar als bij de eerste test brak die onmiddellijk in het midden (geen foto) door de druk van de touwen. Daarna heb ik meerdere prototypes met verschillende lengtes van MDF gemaakt. De breedte van mijn schouders is 40 cm dus moest het toch minimum deze lengte zijn. Uiteindelijk heb ik degene met een afstand van 45cm gebruikt want degene die langer waren braken in 2 en waren ook niet meer makkelijk opbergbaar.



Eindresultaat aanpassingen:

Ideeën voor het verbeteren van de schommel

Om mijn schommel te verbeteren zijn er 2 belangrijke elementen. De touwen mogen zich niet meer knellen rond de zittende persoon en het zitvlak wat verbreden (?) zodat het niet meer zo spant.

Ik had hierbij meerdere ideeën om deze problemen aan te pakken maar ik ben vooral in het IDC gaan experimenteren met verschillende oplossingen. Hierdoor kon ik het ter plaatse testen en indien niet goed aanpassen of overgaan naar mijn volgende idee. (zie volgend bericht)

Het belangrijkste idee die ik wou uittesten (om de touwen uit elkaar te houden), was om een lat (of 2) op een bepaalde hoogte te hangen (onder de ring of de lat als vervanging van de ring)  zodat de inkepingen aan de zijkant de touwen uit elkaar konden houden. Ik heb bewust niet gekozen voor gaten waardoor de touwen moeten omdat dit het opbergen (plooien van de ring) zeker zal bemoeilijken of zelf niet meer mogelijk maken.

Anderzijds ben ik gaan experimenteren om platen onder de schommel te bevestigen zodat er meer zitruimte zou ontstaan.

Uittesten schommel

Ik heb, zoals bij het prototype, de ring met touw onderaan verstevigd. Het touw gaat van boven naar beneden door een ring, onderdoor naar de overstaande ring, terug naar boven enzovoort tot er nog 2 ringen aan weerszijden opblijft (anders is er geen plaats om in de schommel te gaan zitten). Daarna heb ik de schommel opgehangen zodat ik hem kon uittesten.

Ik heb er mijn (zware) boekentas in gelegd en zag dat hij redelijk hard doorboog maar de doek en de ring konden wel goed het gewicht verdragen. Daarna ben ik er zelf in gaan zitten en heb dan meerdere dingen vastgesteld: de schommel kan mijn gewicht aan maar ik voelde mij redelijk ingesnoerd en iets oncomfortabel, er was te weinig plaats tussen de touwen om mij te zetten en de touwen die bovenaan meer samenkomen zitten tegen mijn schouders en hoofd. Door het zakken van de schommel wordt je wat samengeperst. Ik zal nu nadenken over hoe ik deze problemen kan oplossen.

Het plooien van de ring

Ik heb na het maken van het doek een kleine test gedaan voor de plooibaarheid. Ik gebruik dezelfde techniek als bij de frisbee maar dan in het groot. Je grijpt de ring met elk een hand aan weerszijden. Daarna draai je de ring in tegenovergestelde richting met beide handen. Nu bekom je een acht maar je draait elke kant verder door tot ze vanzelf in elkaar gaan. Het geheel is nu, net zoals het prototype, 1/3de kleiner.



Het maken van het doek rond de ring

De grootte van de ring bepalen door er in te gaan zitten in kleermakerzit (diameter 74cm)

Ik heb de ring op het doek gelegd en met krijt 10cm extra rondom afgetekend en nadien uitgeknipt.

De rand is met de naaimachine afgeboord voor een nette rand.



De overige 10cm heb ik overgeplooid en vastgespeld zodat ik opnieuw een cirkel van 74cm had. Dan is plaats gelaten waar de ring moet komen (ong. 2 cm) en is de rand dicht gestekt zodat de ring vast kan zitten in het doek. Er is 5cm open gelaten om de metalen ring opnieuw in te brengen.

 Ik heb het doek in 16 gelijke delen verdeeld met krijgt. Dan heb ik telkens een klein gaatje (kleiner dan de zeilring) geknipt met de schaar en de zeilringen erin geplaatst.

 Dit is het eindresultaat van het doek na opnieuw inbrengen van de ring.

Materialen

Voor mijn schommel heb ik meerdere materialen nodig:

* Dik (10 mm) en dun (4 mm) nylontouw (Euro Shop)

* Dikke, stevige stof (thuis gevonden)

* Karbijnhaak (Euro Shop)

* Metalen ring (Euro Shop)

* Zeilringen 12mm (Euro Shop)

* Metalen ring (veerstaal)

Hernieuwd concept

Aangezien ik nu met een plooibare ring werk (en deze dus zal plooien) zal ik het concept van mijn schommel moeten aanpassen. In het doek met daarin de ring, zal ik gaten voorzien om het touw door te laten gaan. Deze gaten zullen wel moeten verstevigd worden anders zal dit uitschuren. Mijn idee was om dit met zeilringen te doen.

Zeilringen

Het dun touw laat ik bovenaan samenkomen in 1 punt. Ik wou dit eerst rechtstreeks aan de karbijnhaak doen, maar bij het opbergen van de schommel is er dan een grote kans dat de touwen vernesteld raken.

Tussenring

De tussenring zal ik dus hangen aan de karbijnhaak, die op zijn beurt hangt aan het dik touw. Dit dik touw zal 1 keer rond een tak worden gesmeten om daarna weer te worden bevestigd aan de karbijnhaak.

Zoektocht naar plooibare ring

Voor mijn schommel had ik een metalen plooibare ring nodig, net al de frisbee. Op het internet vond ik niet direct welk metaal het precies was. Bij pop-up tenten wordt vaak stokken uit glasvezel gebruikt, maar ook hierbij vond ik niet direct hoe ik hier apart aan kon raken. Ik ben dan wat gaan rondvragen bij mensen die nog tenten hadden liggen die kapot waren. Meestal hadden die tenten gewoon rechte stokken maar ik heb ook een kapot speelgoedtentje gekregen.

Prinsessentent

De 2 ronde ringen die hier in zaten bleken perfect voor wat ik nodig had. De 'ringen' zijn eigenlijk een lange platte dunne lat verbonden in een ring met een stukje metaal (zie foto's hieronder).

Na wat oefenen kon ik de ringen plooien zoals de frisbee. Ik heb dan wat rondgevraagd en bleek ze gemaakt was uit veerstaal. Je kunt dit ook gewoon apart kopen.

Prototypes versteviging: plooibare frisbee met touw

De plooibare frisbee is het ideale middel om prototypes uit te testen. De frisbee verkleint tot 1/3de van zijn originele grootte. Het is heel flexibel en niet zo stevig, dus ik probeer het met touw onderaan te ondersteunen.

 Ik heb eerst het touw een paar keer van de ene kant naar de andere laten gaan. Dit kon wel wat gewicht verdragen. Daarna heb ik geprobeerd om de touwen te verweven (zelfde techniek als bij een dromenvanger). Dit was (niet zoals ik het verwacht had) minder stevig dan gewoon de touwen onderdoor te laten gaan. Voor de schommel zal ik dus waarschijnlijk de eerste manier gebruiken.

Techniek plooibare ring

Na wat opzoekwerk heb ik een opbergmanier van een plooibare ring gevonden. Dit systeem wordt gebruikt in onder andere pop-up tenten en in plooibare frisbees. Ik heb ook zo'n plooibare frisbee gevonden waardoor ik deze nu kan gebruiken voor een prototype op kleine schaal.

Keuze opbergbaarheid ring

Ik heb gekozen voor een ronde schommel. De schommel moet makkelijk meeneembaar zijn en dit zal moeilijk gaan als de ring in zijn geheel blijft. Ik heb 3 ideeën om de ring makkelijker op te kunnen bergen. Ik heb de voor- en nadelen (zie foto) tegen elkaar afgewogen en ik heb voorlopig gekozen voor de laatste optie. Dit zal waarschijnlijk moeilijk te maken zijn (het goede materiaal vinden die kan plooien op deze manier, zorgen voor stevigheid van de schommel, ...) maar het zal veel minder wegen en ook de opbergbaarheid is zal veel beter. Bij de eerste 2 opties blijf je toch met grote aparte delen van de ring, terwijl je bij de laatste optie de diameter van de cirkel tot 1/3de van het origineel kan verminderen.

Concepten

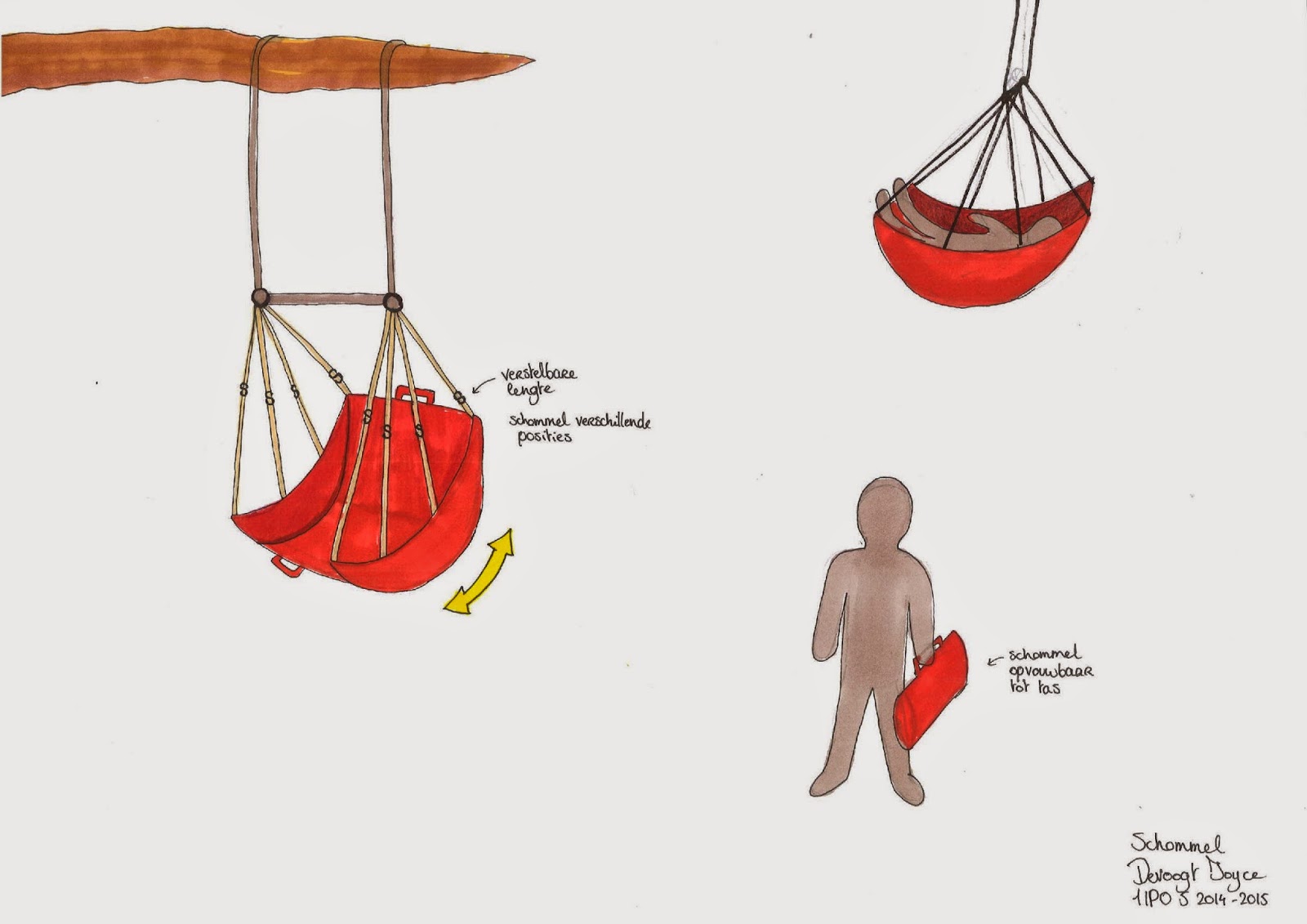

Dit zijn de 3 storyboards van mijn concepten. Het eerste (en ook gekozen) concept is een ronde schommel die ook gebruikt kan als persoonlijke cocon voor wat privacy. Mijn tweede concept is een verstelbare schommel waardoor men in meerdere zit-/ligposities kan schommelen. Het laatste concept is een soort hangmat waarvan je ook een rugleuning kan uitklappen.
